PVC ceiling panel extrusion equipment

PVC ceiling panel extrusion equipment equipment Gumagamit ang profile production line ng SJSZ-65/132 series na conical twin-screw extruder, stainless steel na vacuum shaping platform, crawler tractors, automatic cutting integrated machine, at flipping unloading racks. Nilagyan ang shaping platform ng high-pressure vacuum pump at water pump, na four-dimensionally adjustable. Ang traktor ay pneumatically clamped. Ang awtomatikong fixed-length na cutting machine ay gumagamit ng travel switch upang i-cut sa isang nakapirming haba. Ang stacking rack ay 6 na metro ang haba, gawa sa hindi kinakalawang na asero, at pneumatically flipped.

Magpadala ng Inquiry

Paglalarawan ng Produkto

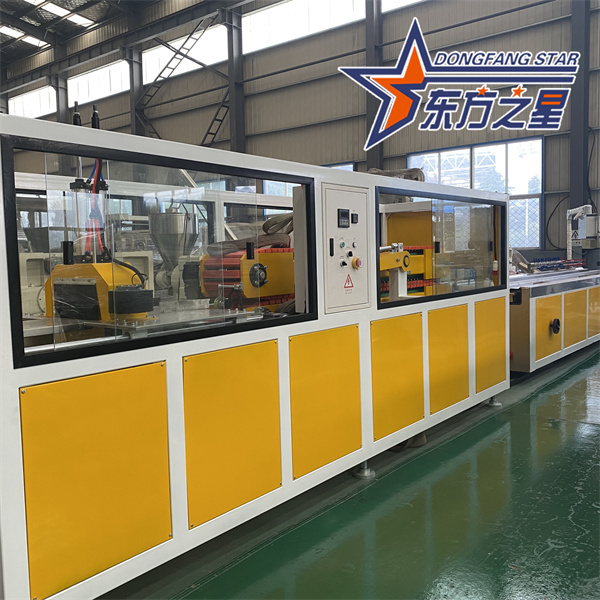

PVC ceiling panel extrusion equipment Production Line

Gumagamit ang profile production line ng SJSZ-65/132 series na conical twin-screw extruder, stainless steel na vacuum shaping platform, crawler tractors, automatic cutting integrated machine, at flipping unloading racks. Nilagyan ang shaping platform ng high-pressure vacuum pump at water pump, na four-dimensionally adjustable. Ang traktor ay pneumatically clamped. Ang awtomatikong fixed-length na cutting machine ay gumagamit ng travel switch upang i-cut sa isang nakapirming haba. Ang stacking rack ay 6 na metro ang haba, gawa sa hindi kinakalawang na asero, at pneumatically flipped.

kaso

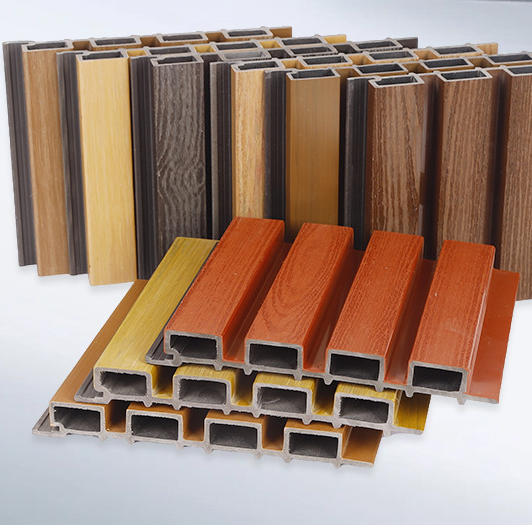

pagpapakita ng produkto

proyekto	teknikal na parameter

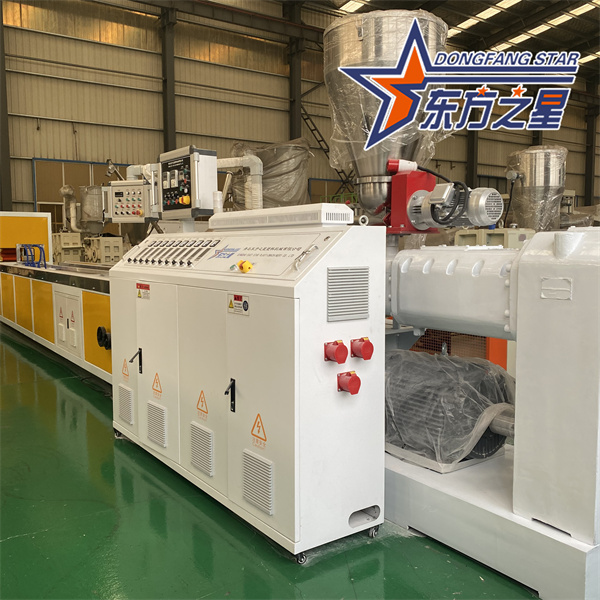

pangunahing makina
electrical control cabinet	* Air switch: Chint * Ang ginamit na bakal na kapal ay hindi bababa sa 1.5 mm, at lahat ng mga de-koryenteng sangkap ay kilalang mga tatak
Dami ng produksyon (kg / h)	100-200 (nag-iiba-iba sa iba't ibang dami ng extrusion ng mga naprosesong materyales at mga kondisyon ng pagpapatakbo)
laki (mm)	3670 x 1500 x 2350 mm
timbang (kg)	3000 kg
Awtomatikong pagsukat at feeding hopper	Materyal: hindi kinakalawang na asero
Linya ng paghahatid ng kuryente	three-phase four-wire system
Temperature controller, na may emergency stop at mga function ng proteksyon	Intelligent na temperatura control table Over-current na pag-andar ng alarma sa proteksyon Mataas na boltahe na sistema ng proteksyon sa labis na karga.
tampok	Mataas na paggugupit, magandang epekto ng plasticizing, mataas na output (100-160kg / h) bilis ng pagpilit ng profile ng kaukulang laki upang matugunan ang mga kinakailangan sa output ng linya ng produksyon. Ang mga high-level na materyales sa pagmamanupaktura at matibay na bahagi ay may masungit na katangian.
Paano ipinapakita ang data ng panel ng operasyon	digital display
Screw: mataas na kalidad na haluang metal 38CrMoAIA nitride layer kapal 0.7mm, katigasan ng ibabaw HV940,Ra0.4um Kilalang tatak ng China
diameter (mm)	65/132mm
aktibong haba (mm)	2140mm
dami	Artikulo 2
anyo	taper
Bilis ng Bilis (r/min)	1~34 (Dioutward)
Drum mataas na kalidad na haluang metal 38CrMoAIA nitride layer kapal 0.7mm, ibabaw tigas HV940,Ra0.4um
Uri ng silindro ng makina	mga monolitikong aparato
Paraan ng pag-init	Casting aluminum heating ring
Bilang ng mga lugar ng pag-init	Area 4
kapangyarihan ng pag-init (kw)	30Kw（11/4/6/8）
saklaw ng temperatura (℃)	50~350 ℃
Bilang ng mga lugar ng paglamig	3 Distrito
Pinagsamang core ng daloy	45 #, chrome-plated na panloob na ibabaw
daanan ng coolant	Ang 3X250w fan ay pinalamig
daluyan ng paglamig	hangin
katiyakan ng kalidad	Buhay ng serbisyo ng higit sa 10,000 oras
Ang paraan ng paghawak ng machine drum	Double-alloy na tigas HRC 55-62
2. Drive system at deceleration system
Main drive na kapangyarihan ng motor	37kw, Shandong sikat na tatak ng motor
Paraan ng pagtatrabaho ng pangunahing motor	Three-phase asynchronous motor, direktang konektado sa gearbox, ang motor na may variable frequency conversion governor
Bilis ng main drive main engine	30~1400r/min
Ang tatak ng gear box	Pahalang na high torsion gear box, matigas na ngipin na hilig na gear
gulong ng gear	Nitrogen infiltration treatment, ang gear material ay 20CrMoTi
kahon ng tiket sa trabaho	Ang dalawang distribution box reduction shaft ay hinihimok ng taical gears
Mode ng regulasyon ng bilis ng pangunahing motor	Regulasyon ng bilis ng AC
3. vacuum pumping system
uri	water ring vacuum pump
lakas ng motor	3kw
Mode ng pagtatrabaho ng motor	threephase asynchronous na motor
antas ng vacuum	0~-0.8pa
vacuum pump	Rate ng tambutso: 60m³ / h

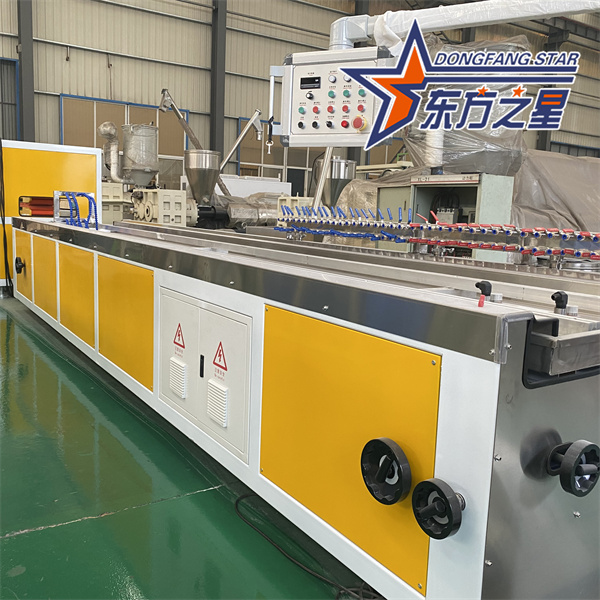

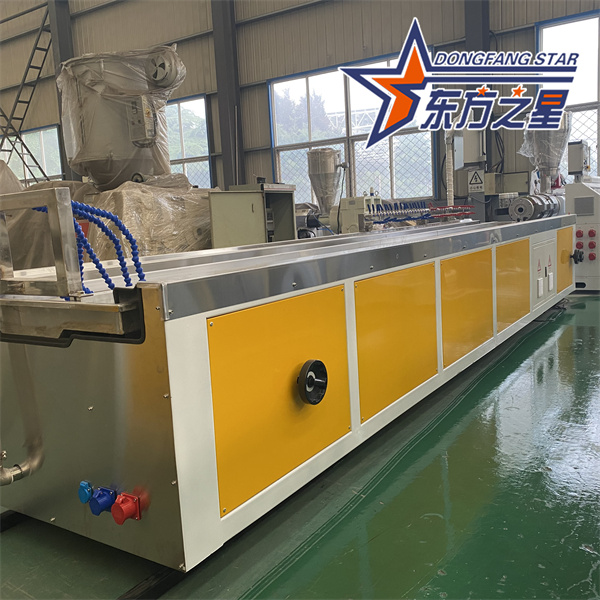

1. 240 Vacuum setting table

laki (mm)	400012001475mm (kabilang ang laki ng guide rail)
Materyal na plato ng tubig	hindi kinakalawang na asero
Bilang ng air nozzle at water nozzle	Mga 60
Ilipat ang motor bago at pagkatapos	0.75KW (1 set)
bomba ng tubig	3KW
Uri ng vacuum pump	Water ring vacuum pump
Kapangyarihan ng vacuum pump	Dalawa, 4kw
vacuum degree (Mpa)	0~-0.8pa
Ang posisyon at mode ng koneksyon ng water vapor nozzle	Lokasyon: magkabilang panig ng yugto ng pagtatakda: nakapirming uri
Adjustment mode ng gitnang taas	Manual ng cochlear worm
control cabinet	1, madaling operasyon. 2、 Alamin ang setting table bago at pagkatapos ng electric adjustment, manual up and down adjustment. 3、 Gawa sa Chint ang mga electrical appliances 4、 Lahat ng motor ay may sobrang proteksyon sa pagkarga.
Dami at dami ng tangke ng tubig	Mga 150L

Pangkalahatang mga parameter ng pagtutukoy

Awtomatikong supply ng tubig at kontrol ng paagusan

Talahanayan ng Vacuum 1

Ilipat ang 700mm mm at pasulong

Kaliwa at kanang fine-tuning ± 30mm

Ang mga water disc ay gawa sa hindi kinakalawang na asero

Ang panlabas na tubo at kagamitan ay madaling i-install at madaling ma-overhaul.

Ang lahat ng mga panlabas na tubo para sa supply ng tubig at pagpapatapon ng tubig ay gawa sa laki ng 1 "-2" galvanized steel pipe.

magandang hitsura

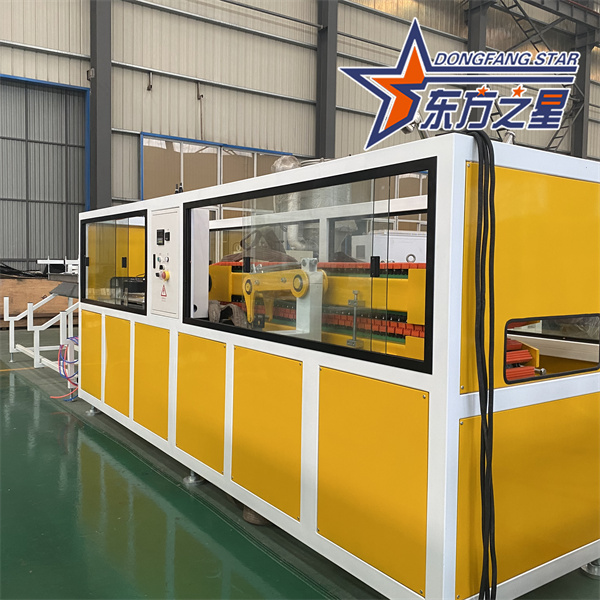

2. Crawler Tractor

Mahaba, X at lapad (mm)	1800mm x 1500mm x 1700mm
Bilis ng traksyon (m / min) maximum drawbar pull	0.8-5 m/min 4000 N
kapangyarihan ng traksyon ng motor (kw)	2.2kw x 1
Subaybayan ang paraan	niyumatik
Mode ng koneksyon ng motor	koneksyon ng bituin
bilang ng mga motor	1
bilis ng motor	10~1450r/min
Subaybayan ang epektibong haba	1500mm
Regulasyon ng bilis ng motor	AC motor, regulasyon ng bilis ng inverter
Mode ng pagkonekta ng goma at track	Mabilis na konektado sa pamamagitan ng mga turnilyo, madaling i-install at alisin
Mga katangian ng mga bloke ng traksyon	Pagsamahin sa mga bloke ng goma at bakal na Q235A, na may mahusay na tibay at paglaban sa pagsusuot
Ang clammode ng mode	kontrol ng pneumatic
Taas ng gitna ng traktor	1000 ± 50 mm, adjustable, sabaysabay na bilis ng traksyon.
Naka-compress na presyon ng hangin	0.5~0.7Mpa
Chain refueling method	Manu-manong pagdaragdag
control cabinet Mga bahagi ng silindro at pneumatic	Mga bahaging elektrikal: Chint Ang silindro ay ginagamit ni Yadke
Lahat ng pneumatic parts: Yadker × Ang tractor controller ay nasa vacuum control board × Ang mga pinto at kahon sa natitirang mga gilid ay ginawa na may kapal na 1.5mm steel plate. × Maganda ang hitsura ng traktor.

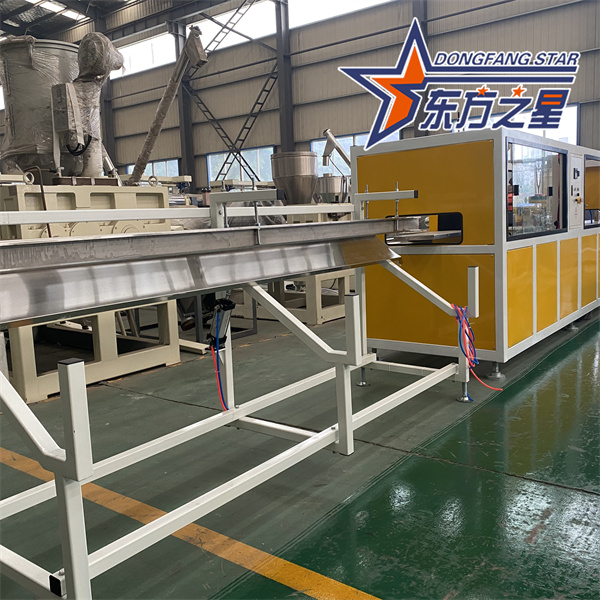

Automatic Cutting Integrated Machine

3. Cutting machine: 1,200 MM X 1160 MM X 1600 MM
Mode ng presyon Katumpakan ng pagputol Gupitin ang taas Putulin ang lakas ng motor	pneumatic circuit ≤2mm ≤150mm 1.5 kw
Pinakamataas na lapad ng hiwa	260 mm
paraan ng metro	switch ng photoelectric
Presyon ng air compression	0.5~0.7Mpa
