Linya ng paggawa ng profile

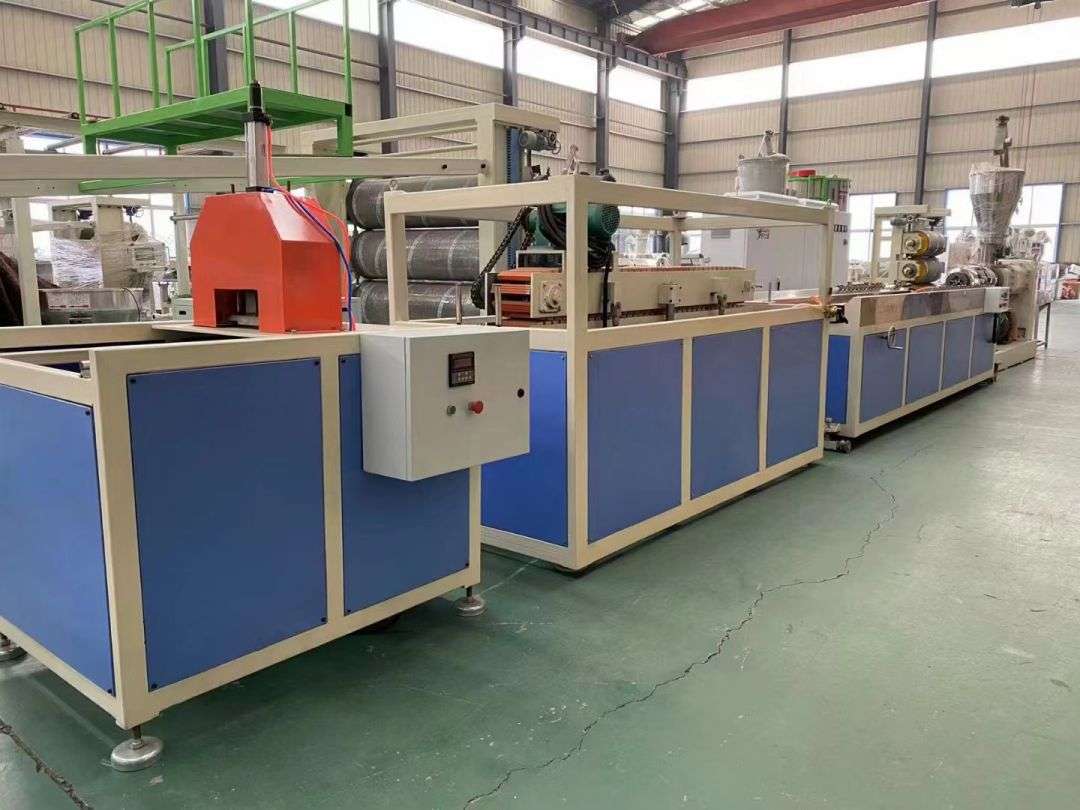

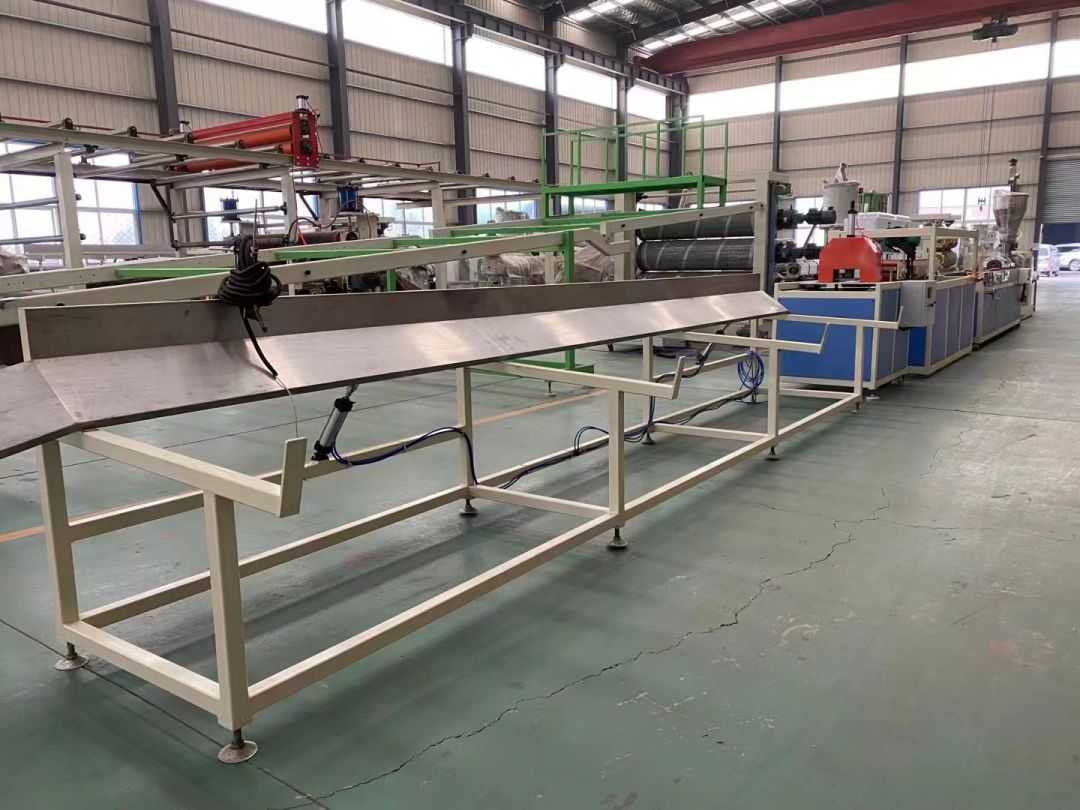

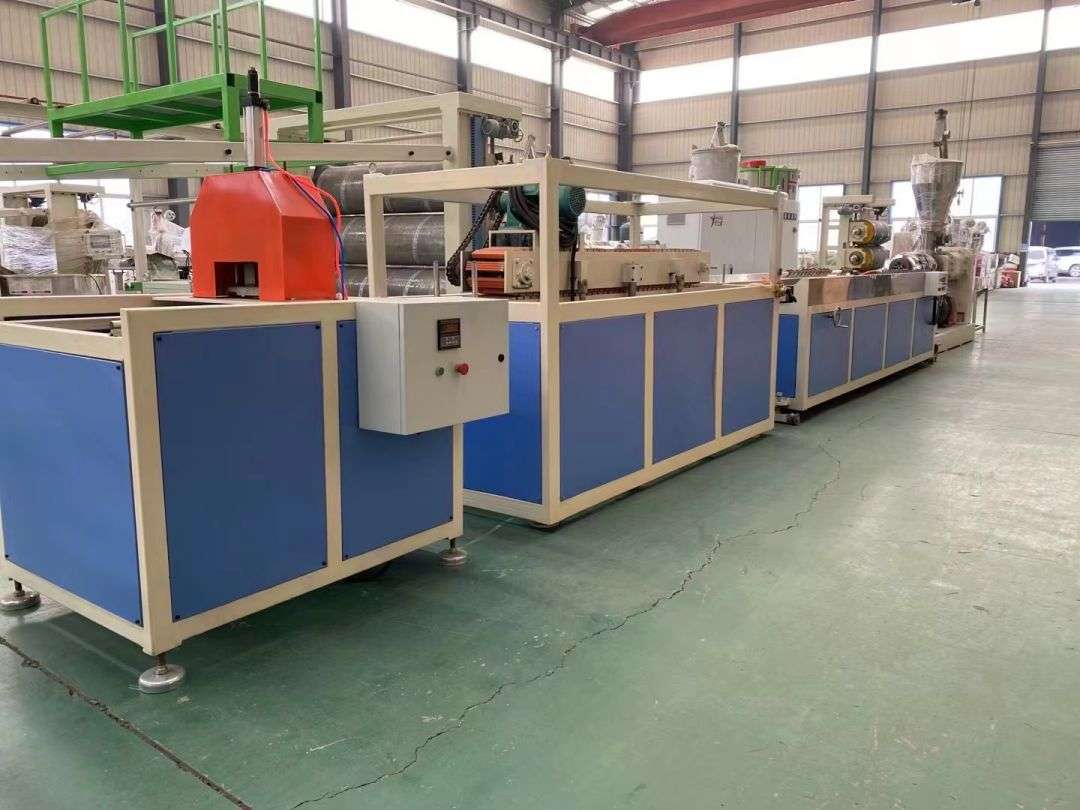

Linya ng paggawa ng profile Ang linya ng produksyon ng profile ay gumagamit ng SJSZ-65/132 Series conical twin-screw extruders, hindi kinakalawang na asero vacuum na humuhubog ng mga platform, crawler tractors, awtomatikong pagputol ng mga integrated machine, at pag-flipping ng mga racks ng pag-unload. Ang platform ng paghuhubog ay nilagyan ng isang high-pressure vacuum pump at isang water pump, na kung saan ay apat na dimensionally adjustable. Ang traktor ay pneumatically clamped. Ang awtomatikong naayos na haba ng pagputol ng makina ay gumagamit ng isang switch ng paglalakbay upang i-cut sa isang nakapirming haba. Ang stacking rack ay 6 metro ang haba, na gawa sa hindi kinakalawang na asero, at pneumatically flip.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Linya ng paggawa ng profile

Ang linya ng produksyon ng profile ay gumagamit ng SJSZ-65/132 Series conical twin-screw extruders, hindi kinakalawang na asero vacuum na humuhubog ng mga platform, crawler tractors, awtomatikong pagputol ng mga integrated machine, at pag-flipping ng mga racks ng pag-unload. Ang platform ng paghuhubog ay nilagyan ng isang high-pressure vacuum pump at isang water pump, na kung saan ay apat na dimensionally adjustable. Ang traktor ay pneumatically clamped. Ang awtomatikong naayos na haba ng pagputol ng makina ay gumagamit ng isang switch ng paglalakbay upang i-cut sa isang nakapirming haba. Ang stacking rack ay 6 metro ang haba, na gawa sa hindi kinakalawang na asero, at pneumatically flip.

kaso

display ng produkto

proyekto	Teknikal na parameter

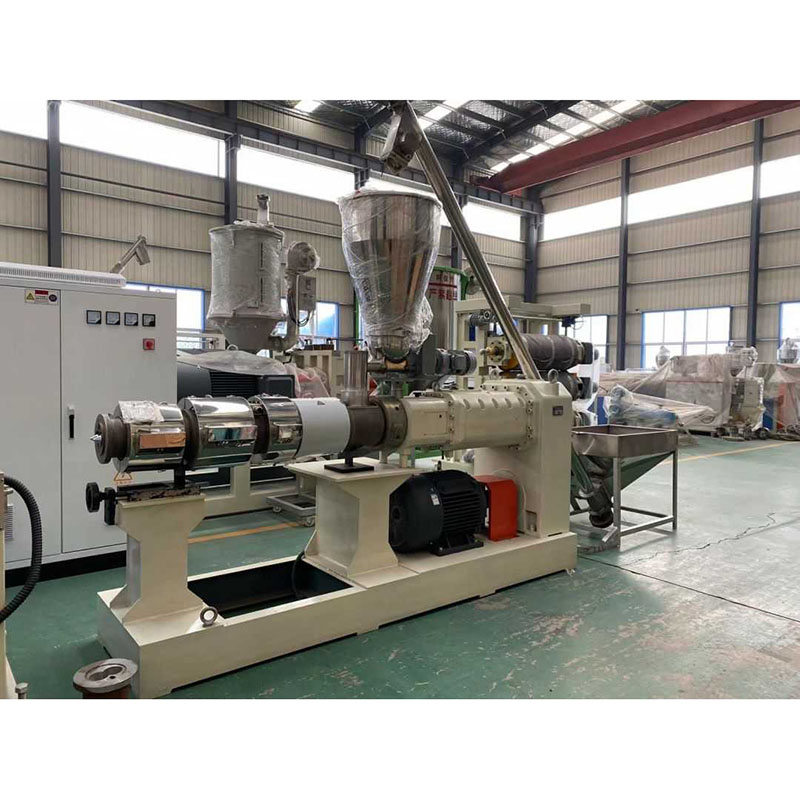

pangunahing makina
Electrical control cabinet	* Air switch: Chint * Ang kapal ng bakal na ginamit ay hindi mas mababa sa 1.5 mm, at ang lahat ng mga de-koryenteng sangkap ay kilalang mga tatak
Dami ng produksyon (kg / h)	100-200 (nag-iiba sa iba't ibang dami ng extrusion ng mga naproseso na materyales at mga kondisyon ng operating)
laki (mm)	3670 x 1500 x 2350 mm
Timbang (kg)	3000 kg
Awtomatikong pagsukat at pagpapakain ng hopper	Materyal: hindi kinakalawang na asero
Linya ng paghahatid ng kuryente	Three-phase four-wire system
Controller ng temperatura, na may mga pag -andar ng emergency at proteksyon	Matalinong talahanayan ng control ng temperatura Over-kasalukuyang pag-andar ng alarma sa proteksyon High-boltahe na overload na proteksyon ng system.
tampok	Mataas na paggugupit, mahusay na plasticizing effect, mataas na output (100-160kg / h) bilis ng extrusion ng profile ng kaukulang laki upang matugunan ang mga kinakailangan ng output ng linya ng paggawa. Ang mga mataas na antas ng mga materyales sa pagmamanupaktura at matibay na mga bahagi ay may masungit na mga katangian.
Paano ipinapakita ang data ng Operation Panel	Digital na display
Screw: Mataas na kalidad na haluang metal 38crMoaia nitride layer kapal 0.7mm, ibabaw tigas hv940, ra0.4um Ang kilalang tatak ng China
Diameter (mm)	65/132mm
Aktibong Haba (mm)	2140mm
dami	Artikulo 2
form	Taper
Bilis ng bilis (r/min)	1 ~ 34 (Dioutward)
Drum mataas na kalidad na haluang metal 38crMoaia nitride layer kapal 0.7mm, ibabaw tigas hv940, ra0.4um
Uri ng silindro ng makina	Mga aparato ng monolitik
Paraan ng Pag -init	Paghahagis ng singsing ng pag -init ng aluminyo
Bilang ng mga lugar ng pag -init	Area 4
Power ng Pag -init (KW)	30kw （11/4/6/8）
Saklaw ng temperatura (℃)	50 ~ 350 ℃
Bilang ng mga lugar ng paglamig	3 Distrito
Pinagsamang daloy ng core	45 #, Chrome-plated interior surface
daanan ng coolant	Ang tagahanga ng 3x250W ay pinalamig
paglamig medium	hangin
katiyakan ng kalidad	Ang buhay ng serbisyo na higit sa 10,000 oras
Ang paraan ng paghawak ng drum ng makina	Double-Alloy Hardness HRC 55-62
2. System ng Drive at Deceleration System
Pangunahing kapangyarihan ng motor ng drive	37kw, Shandong sikat na motor ng tatak
Paraan ng pagtatrabaho ng pangunahing motor	Three-phase asynchronous motor, na direktang konektado sa gearbox, ang motor na may variable frequency conversion Governor
Bilis ng pangunahing drive main engine	30 ~ 1400R/min
Ang tatak ng gear box	Pahalang na mataas na kahon ng gear ng torsion, hard gear na may hilig na ngipin
gear wheel	Paggamot ng Nitrogen Infiltration, ang materyal ng gear ay 20crmoti
kahon ng tiket sa trabaho	Ang dalawang shaft ng pagbabawas ng kahon ng pamamahagi ay hinihimok ng mga taical gears
Bilis ng regulasyon mode ng pangunahing motor	Regulasyon ng bilis ng AC
3. Vacuum pumping system
i -type	Water Ring Vacuum Pump
Kapangyarihan ng motor	3kw
Mode ng pagtatrabaho sa motor	ThreePhase asynchronous motor
degree sa vacuum	0 ~ -0.8pa
vacuum pump	Exhaust rate: 60m³ / h

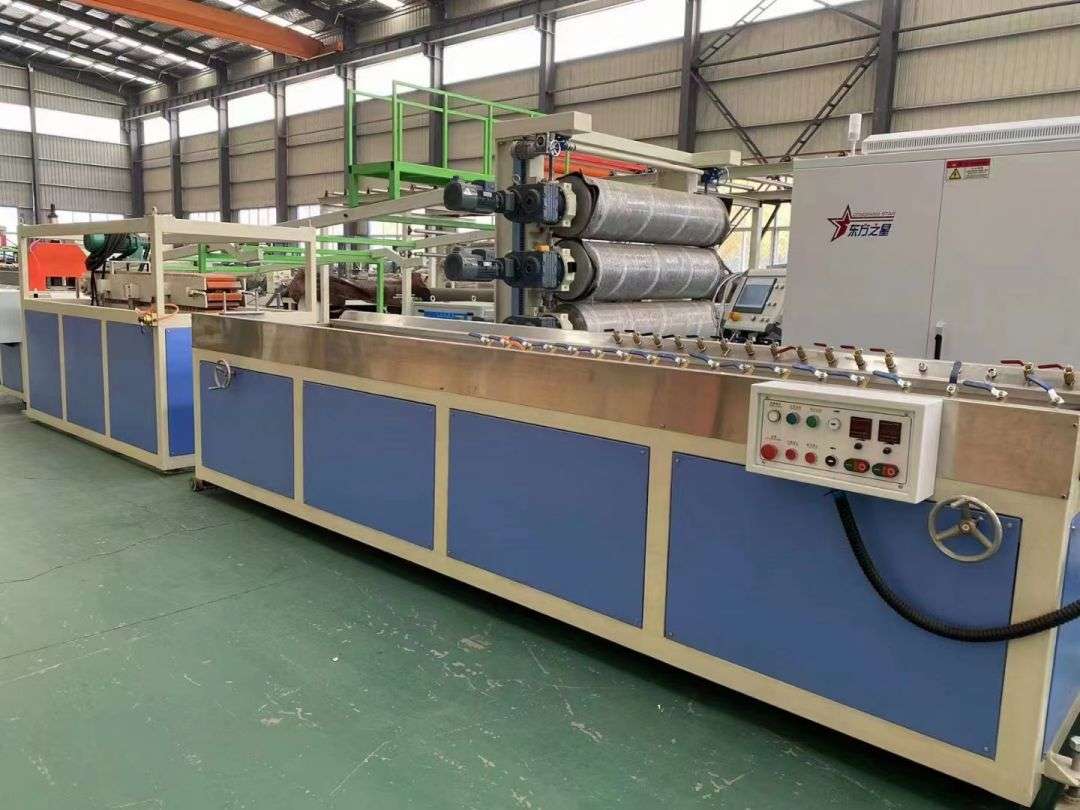

1. 240 Vacuum setting table

laki (mm)	400012001475mm (kabilang ang laki ng riles ng gabay)
Materyal ng plate ng tubig	hindi kinakalawang na asero
Bilang ng air nozzle at nozzle ng tubig	Mga 60
Ilipat ang motor bago at pagkatapos	0.75kw (1 set)
Pump ng tubig	3kw
Uri ng bomba ng vacuum	Water Ring Vacuum Pump
Vacuum pump power	Dalawa, 4kw
Vacuum Degree (MPA)	0 ~ -0.8pa
Ang posisyon at koneksyon mode ng tubig na singaw ng tubig	Lokasyon: magkabilang panig ng yugto ng setting: naayos na uri
Pag -aayos ng mode ng taas ng sentro	Manu -manong Cochlear Worm
Kontrolin ang Gabinete	1 、 Madaling operasyon. 2 、 Napagtanto ang talahanayan ng setting bago at pagkatapos ng pagsasaayos ng kuryente, manu -manong pataas at pababa na pagsasaayos. 3 、 Ang mga de -koryenteng kasangkapan ay gawa sa chint 4 、 Ang lahat ng mga motor ay may labis na proteksyon sa pag -load.
Dami at dami ng tangke ng tubig	Mga 150L

Pangkalahatang Mga Parameter ng Pagtukoy

Awtomatikong supply ng tubig at kontrol ng kanal

Vacuum Table 1

Ilipat ang 700mm mm at pasulong

Kaliwa at kanang pinong pag-tune ± 30mm

Ang mga disc ng tubig ay gawa sa hindi kinakalawang na asero

Ang panlabas na pipe at kagamitan ay madaling i -install at madaling ma -overhaul.

Ang lahat ng mga panlabas na tubo para sa supply ng tubig at kanal ay gawa sa laki 1 "-2" galvanized na mga tubo ng bakal.

Magandang hitsura ng hitsura

2. Crawler Tractor

Mahaba, x at malawak (mm)	1800mm x 1500mm x 1700mm
Bilis ng traksyon (m / min) Pinakamataas na drawbar pull	0.8-5 m/i 4000 n
Traction Motor Power (KW)	2.2kw x 1
Subaybayan ang paraan	Pneumatic
Mode ng koneksyon sa motor	Koneksyon ng bituin
bilang ng mga motor	1
bilis ng motor	10 ~ 1450R/min
Subaybayan ang epektibong haba	1500mm
Regulasyon ng bilis ng motor	AC motor, regulasyon ng bilis ng inverter
Pagkonekta ng mode ng goma at track	Mabilis na konektado sa pamamagitan ng mga turnilyo, madaling i -install at alisin
Mga katangian ng mga bloke ng traksyon	Pagsamahin sa mga bloke ng goma at bakal na Q235A, na may mahusay na tibay at paglaban sa pagsusuot
Ang clammode ng mode	kontrol ng pneumatic
Ang taas ng sentro ng traktor	1000 ± 50 mm, nababagay, kasabay na bilis ng traksyon.
Naka -compress na presyon ng hangin	0.5 ~ 0.7Mpa
Paraan ng refueling chain	Manu -manong karagdagan
Kontrolin ang Gabinete Mga bahagi ng silindro at pneumatic	Mga Elektronikong Bahagi: Chint Ang silindro ay ginagamit ni Yadke
Lahat ng mga pneumatic na bahagi: Yadker × Ang traktor controller ay nasa vacuum control board × Ang mga pintuan at kahon sa natitirang panig ay gawa na may kapal ng 1.5mm na plate na bakal. × Maganda ang hitsura ng traktor.

Awtomatikong pagputol ng integrated machine

3. Pagputol ng makina: 1,200 mm x 1160 mm x 1600 mm
Pressure Mode Pagputol ng kawastuhan Gupitin ang taas Gupitin ang lakas ng motor	pneumatic circuit ≤2mm ≤150mm 1.5 kW
Pinakamataas na lapad ng hiwa	260 mm
Paraan ng metro	Photoelectric switch
Presyon ng compression ng hangin	0.5 ~ 0.7Mpa
